閥門圖片

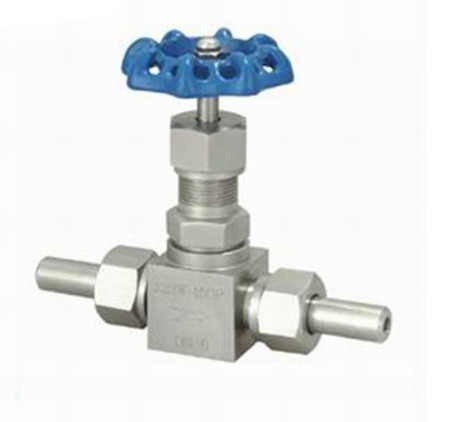

產品名稱：外螺紋針型閥

型號：J23W

工作壓力：1.0Mpa-50.0Mpa

工作溫度：：-196℃-650℃

連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍

驅動方式：手動、氣動、液動、電動

聯系電話：15901687301

產品詳情：


外螺紋截止閥主要零件材料Materials for main parts



零件名稱Part name
閥桿、閥蓋Stem,Bonnet
閥桿、閥瓣Stem,Disc
填料Packing
J23W-16P
鉻鎳不銹鋼
Cr.Ni Stainless steel
鉻鎳不銹鋼
Cr.Ni Stainless steel
聚四氟乙稀、柔性石墨PTEF,Soft graphite
J23W-40、J23W-160
優質碳鋼
High grade carbon steel
鉻不銹鋼
Cr. Stainless steel



外螺紋截止閥主要性能規范Chief property and specifieation



型號
Type
公稱壓力（MPa）Nominal pressure
試驗壓力PS（MPa）
Test pressure
工作壓力（MPa）Working pressuer
工作溫度（℃）Working temperature
適用介質Applicable mediun
殼體Shell
密封（液）Seal
密封（氣）Seal
J23W-16
1.6
2.4
1.76
0.6
1.6
P≤200℃
液化石油氣水、油品等Petroleun gas Water,Oil etc.
J23W-40P
4.0
6.0
4.4
0.6
4.0
J23W-160
16.0
17.6
17.6
0.6
16.0
C≤425℃
J23W-320P
32.0
48.0
35.2
0.6
32.0



外螺紋截止閥主要外形及連接尺寸Main external and connecting dimensions(mm)



公稱直徑（mm）Nominal diameter
尺    寸Dimensions
重量（Kg）Weight
D0
D1
D2
L
H1
H2
M
6
70
14
6
135
96
106
20×1.5
0.8
10
80
18
10
156
115
125
24×1.5
1.1
15
100
22
15
180
122
132
30×2
2.0
20
110
28
18
185
156
166
36×2
3.0
25
140
33
22
185
169
180
42×2
3.2
